對夾式保溫球閥的采用整體式閥體，側裝球體設計。在閥體外部焊裝夾套層，并可焊裝螺紋或者法蘭夾套接口，可沖入蒸汽或其它過熱氣體，具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。這種薄型保溫球閥，對夾連接結構，安裝距離短、重量輕，特別適合在空間有限制的工況中安裝，較保溫法蘭球閥價格低廉。

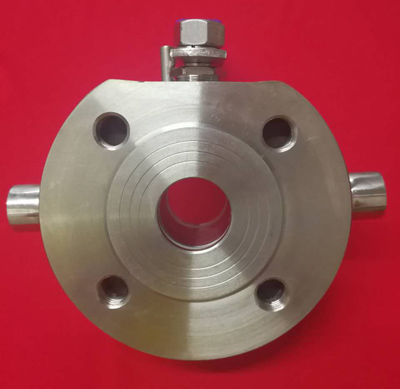

保溫對夾式薄型球閥
【結構特點】
夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa；體積更小，重量更輕，且無外漏，密封性能良好；采用整體式夾套結構設計，更能均勻地保溫、保冷
【主要零件材料】
1 閥體 WCB、CF8、CF8M、CF3M
2 擋圈 2Cr13、304、316
3 閥座 PEFE、PPL、304
4 球體 2Cr13、304、316
5 閥桿 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 螺母壓蓋 2Cr13、304、316
